Projektowanie instalacji przeciwpożarowych w obiektach handlowych – zasady, etapy i najważniejsze wymagania

Projektowanie instalacji przeciwpożarowych w obiektach handlowych wymaga połączenia wymagań prawnych, analizy ryzyka i dobrej koordynacji wielu branż. Sklep, galeria handlowa czy market wielkopowierzchniowy powinny być traktowane jako konkretny układ funkcjonalny, a nie jako obiekt, do którego można zastosować jeden gotowy zestaw urządzeń.

Specyfika ochrony przeciwpożarowej obiektów handlowych

Ochrona przeciwpożarowa obiektów handlowych musi uwzględniać dużą liczbę osób, rozległą powierzchnię, różne strefy użytkowe i częste zmiany aranżacji. Te czynniki wpływają na dobór systemów, drogi ewakuacyjne oraz sposób prowadzenia akcji ratowniczej.

W jednym budynku mogą występować sale sprzedaży, magazyny, zaplecza dostaw, lokale gastronomiczne, pomieszczenia techniczne, parkingi i strefy komunikacji. Każda z nich ma inne obciążenie ogniowe i odmienny sposób użytkowania. Towary składowane wysoko, opakowania kartonowe, urządzenia elektryczne oraz kuchnie zwiększają potencjalne zagrożenie pożarowe.

Znaczenie ma także zmienna liczba klientów. W sobotnie popołudnie lub podczas wyprzedaży obiekt może być znacznie bardziej zatłoczony niż w czasie odbioru technicznego. Projekt powinien więc analizować nie tylko geometrię budynku, lecz również przepływ ludzi, szerokość przejść, widoczność oznakowania i dostępność wyjść.

W praktyce projektant koordynuje ochronę przeciwpożarową z architekturą, konstrukcją, instalacjami elektrycznymi, wentylacją, automatyką budynkową i organizacją pracy obiektu. Właśnie ta koordynacja często decyduje o tym, czy rozwiązanie będzie możliwe do wykonania i późniejszego utrzymania.

Jakie instalacje przeciwpożarowe należy uwzględnić w projekcie?

Zakres instalacji przeciwpożarowych zależy od parametrów obiektu, jego przeznaczenia i przyjętych rozwiązań budowlanych. Najczęściej analizuje się SSP, instalację hydrantową, oddymianie, oświetlenie awaryjne i ewakuacyjne oraz systemy ograniczające rozprzestrzenianie dymu i ognia.

• System sygnalizacji pożarowej (SSP) wykrywa oznaki pożaru, przekazuje alarm i może uruchamiać kolejne urządzenia. W obiekcie handlowym ważne są właściwe typy czujek, podział na strefy dozorowe, ręczne ostrzegacze pożarowe oraz czytelna obsługa centrali.
• Instalacja hydrantowa zapewnia możliwość podjęcia działań gaśniczych przez użytkowników uprawnionych do takiej interwencji i jednostki ochrony przeciwpożarowej. Projekt obejmuje między innymi lokalizację hydrantów, parametry zasilania, wydajność oraz ochronę przewodów przed uszkodzeniem.
• Oddymianie ogranicza zadymienie dróg ewakuacyjnych i wybranych przestrzeni. Może obejmować klatki schodowe, atria, pasaże, garaże lub inne strefy, w których konieczne jest zapewnienie warunków do ewakuacji i prowadzenia działań ratowniczych.
• Stałe urządzenia gaśnicze, takie jak instalacje tryskaczowe, stosuje się zależnie od wielkości, funkcji, wysokości składowania i charakterystyki pożarowej obiektu. Ich dobór powinien uwzględniać rzeczywiste towary oraz sposób ich rozmieszczenia.
• Oświetlenie awaryjne i ewakuacyjne pomaga bezpiecznie opuścić budynek po zaniku zasilania podstawowego. Oprawy, kierunki ewakuacji i czas działania trzeba sprawdzić w odniesieniu do układu komunikacyjnego.
• Systemy kontroli rozprzestrzeniania dymu i ognia mogą obejmować kurtyny dymowe, klapy odcinające, drzwi przeciwpożarowe, przegrody oraz urządzenia oddzieleń przeciwpożarowych.

Nie każde rozwiązanie będzie potrzebne w każdym sklepie. Zastosowanie dodatkowego systemu może zwiększyć poziom ochrony, ale oznacza także koszty zasilania, przeglądów, testów i serwisowania. Dobór powinien wynikać z analizy, a nie z samej listy urządzeń.

Etapy projektowania instalacji przeciwpożarowych

Projektowanie instalacji przeciwpożarowych należy rozpocząć od poznania obiektu i jego sposobu użytkowania, a dopiero potem przejść do doboru urządzeń. Taka kolejność ogranicza ryzyko kosztownych zmian na etapie wykonawstwa.

1. Analiza obiektu. Projektant sprawdza rzuty, przekroje, powierzchnie, wysokości, podział na strefy pożarowe, drogi ewakuacyjne, konstrukcję oraz dostępne media.
2. Ocena zagrożeń. Analizuje się rodzaj towarów, obciążenie ogniowe, magazynowanie, źródła zapłonu, liczbę użytkowników i sposób dostaw.
3. Określenie wymagań. Na podstawie przepisów, norm, warunków technicznych i uzgodnień ustala się zakres ochrony oraz parametry systemów.
4. Dobór rozwiązań. Powstaje koncepcja obejmująca SSP, hydranty, oddymianie, stałe urządzenia gaśnicze, oświetlenie i urządzenia oddzieleń przeciwpożarowych.
5. Koordynacja międzybranżowa. Trasy przewodów, lokalizacje central, zasilanie, przejścia przez przegrody i punkty serwisowe trzeba uzgodnić z innymi projektantami.
6. Opracowanie dokumentacji i uzgodnienia. Dokumentacja powinna umożliwić wykonanie instalacji, jej sprawdzenie i późniejszą eksploatację.
7. Przygotowanie do wykonania. Przed rozpoczęciem montażu warto zweryfikować projekt z rzeczywistym stanem budowy, dostępnymi urządzeniami oraz harmonogramem robót.

Na każdym etapie należy zachować ślad decyzji projektowych. Dotyczy to między innymi przyjętych scenariuszy, obliczeń, odstępstw, parametrów zasilania i uzgodnień. Taka dokumentacja ułatwia odbiór, rozbudowę systemu oraz późniejszą diagnostykę usterek.

Scenariusz pożarowy i integracja systemów bezpieczeństwa

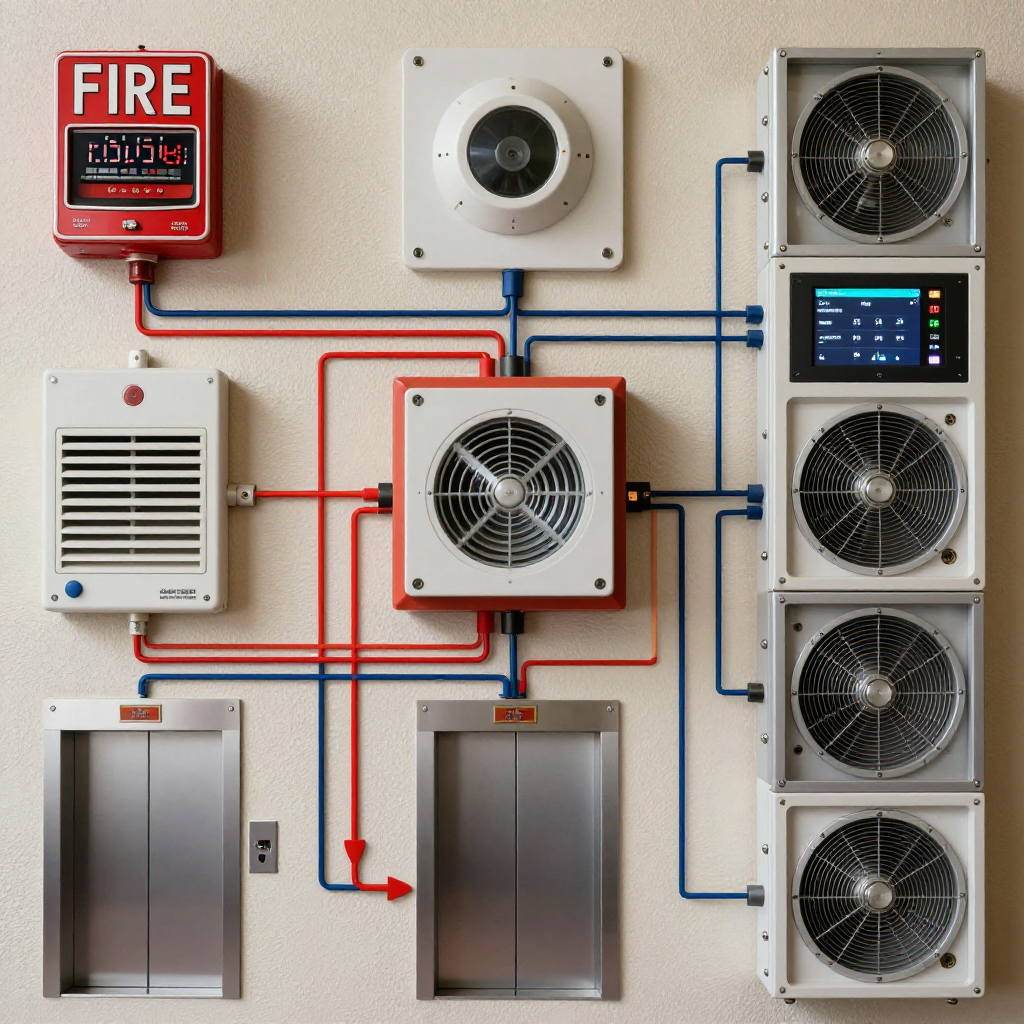

Scenariusz pożarowy opisuje kolejność działań urządzeń po wykryciu pożaru i określa, jak systemy bezpieczeństwa mają współpracować. Dzięki niemu alarm nie pozostaje pojedynczym sygnałem, lecz uruchamia zaplanowaną reakcję całego budynku.

Przykładowo alarm z SSP może spowodować przekazanie informacji do centrum monitorowania, uruchomienie komunikatów, zamknięcie drzwi przeciwpożarowych, zatrzymanie wybranych central wentylacyjnych, otwarcie klap oddymiających i sprowadzenie wind na wskazany poziom. Zakres działania zależy od strefy, rodzaju detekcji i przyjętej strategii ewakuacji.

Scenariusz powinien uwzględniać również wentylację bytową, system zarządzania budynkiem, kontrolę dostępu, bramy, ruchome schody, kurtyny dymowe, agregaty prądotwórcze i zasilanie rezerwowe. Każda zależność musi być sprawdzalna podczas testów funkcjonalnych.

Dobrym rozwiązaniem jest przygotowanie macierzy sterowań: tabeli pokazującej, który sygnał wywołuje konkretną reakcję i jaki jest wymagany stan końcowy urządzenia. Pozwala to szybciej wykryć konflikty, na przykład sytuację, w której wentylacja oddymiająca wymaga pracy, ale automatyka budynku wyłącza ją razem z innymi centralami.

Dokumentacja, uzgodnienia i odpowiedzialność projektowa

Kompletna dokumentacja powinna pokazywać nie tylko rozmieszczenie urządzeń, lecz także ich funkcje, zasilanie, sterowanie, parametry i zasady odbioru. Projekt uzgadnia się z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych w zakresie wynikającym z rodzaju i skali inwestycji.

W dokumentacji mogą znaleźć się rzuty instalacji, schematy ideowe, bilanse zasilania, obliczenia hydrauliczne, zestawienia urządzeń, opisy techniczne, wytyczne montażowe i scenariusz pożarowy. Należy także określić wymagania dotyczące prób, pomiarów, konfiguracji oraz przekazania instrukcji obsługi.

Rzeczoznawca ocenia przyjęte rozwiązania w kontekście ochrony przeciwpożarowej całego obiektu. Jego rola nie zastępuje pracy projektanta ani wykonawcy. Uzgodnienie nie zwalnia inwestora z obowiązku zapewnienia zgodności realizacji z projektem i właściwego utrzymania urządzeń.

Warto ustalić odpowiedzialność już w umowie: kto aktualizuje dokumentację po zmianach, kto uczestniczy w próbach, kto przygotowuje protokoły i kto reaguje na uwagi podczas odbiorów. To ogranicza spory, zwłaszcza gdy inwestycja obejmuje wielu najemców.

Najczęstsze błędy w projektowaniu instalacji przeciwpożarowych

Najczęstsze błędy wynikają z pominięcia rzeczywistego użytkowania obiektu, słabej koordynacji i traktowania instalacji jako jednorazowej inwestycji. Ich skutkiem mogą być poprawki, opóźnienia odbiorów, fałszywe alarmy albo utrudnione serwisowanie.

Projektowanie bez analizy rzeczywistego użytkowania

Planowanie wyłącznie na podstawie archiwalnych rzutów może pominąć nowe magazyny, zmienione towary lub większą liczbę klientów. Należy zebrać aktualne dane od zarządcy i sprawdzić stan obiektu przed zamknięciem projektu.

Brak koordynacji międzybranżowej

Kolizje przewodów, brak miejsca na centrale lub nieprawidłowe przejścia przez przegrody generują kosztowne zmiany. Koordynację trzeba prowadzić przed rozpoczęciem montażu, a nie dopiero podczas odbioru.

Pominięcie zmian aranżacyjnych

Nowe ścianki, reklamy, wysokie regały i zabudowy mogą ograniczyć widoczność czujek, hydrantów lub znaków ewakuacyjnych. Każda zmiana najemcy powinna przejść krótką ocenę wpływu na ochronę przeciwpożarową.

Niedostateczne uwzględnienie serwisowania

Urządzenie umieszczone w trudno dostępnym miejscu może działać poprawnie, ale generować problemy przy przeglądach. Projekt powinien przewidywać dostęp serwisowy, możliwość testowania oraz wymiany elementów bez demontażu dużej części zabudowy.

Jak wybrać firmę do projektu instalacji przeciwpożarowych?

Firmę projektową warto wybrać na podstawie doświadczenia w podobnych obiektach, kompetencji zespołu, jakości dokumentacji i sposobu prowadzenia uzgodnień. Sama oferta urządzeń lub najniższa cena nie świadczy o poprawności rozwiązania.

• Poproś o przykłady realizacji w galeriach, marketach, sklepach wielkopowierzchniowych lub obiektach z wieloma najemcami.
• Sprawdź, czy zespół obejmuje projektantów różnych branż i potrafi koordynować SSP, oddymianie, hydranty, zasilanie oraz automatykę.
• Ustal, kto prowadzi kontakt z rzeczoznawcą i kto odpowiada za uwagi do dokumentacji.
• Zapytaj o zakres dokumentacji powykonawczej, próby funkcjonalne, szkolenie personelu i przekazanie instrukcji.
• Zweryfikuj dostępność serwisu oraz możliwość rozbudowy systemu po zmianie układu sklepu.

Praktycznym kryterium jest sposób pracy już na etapie oferty. Profesjonalna firma pyta o powierzchnię, wysokość obiektu, liczbę kondygnacji, magazynowanie, istniejące instalacje i planowane zmiany. Jeśli przedstawia gotowy zakres bez poznania tych danych, ryzyko niedopasowania rośnie.

FAQ: Projektowanie instalacji przeciwpożarowych w obiektach handlowych

Od czego rozpocząć projektowanie instalacji przeciwpożarowych w obiekcie handlowym?

Należy rozpocząć od zebrania aktualnej dokumentacji, analizy funkcji obiektu, podziału na strefy pożarowe, dróg ewakuacyjnych i sposobu użytkowania. Dopiero na tej podstawie określa się wymagany zakres instalacji.

Jakie systemy przeciwpożarowe mogą być potrzebne w galerii lub sklepie wielkopowierzchniowym?

W zależności od parametrów obiektu mogą być potrzebne SSP, instalacja hydrantowa, oddymianie, stałe urządzenia gaśnicze, oświetlenie awaryjne i ewakuacyjne, urządzenia oddzieleń przeciwpożarowych oraz systemy kontroli rozprzestrzeniania dymu.

Kiedy projekt wymaga uzgodnienia z rzeczoznawcą?

Zakres uzgodnienia wynika z przepisów i rodzaju inwestycji. W praktyce uzgodnienie powinno obejmować rozwiązania mające istotny wpływ na bezpieczeństwo pożarowe, a jego zakres należy ustalić na początku prac z uprawnionym rzeczoznawcą.

Dlaczego scenariusz pożarowy jest ważny?

Scenariusz pożarowy określa reakcję wielu systemów na wykrycie zagrożenia. Ułatwia projektowanie sterowań, przeprowadzenie prób i ocenę, czy SSP, oddymianie, wentylacja, windy oraz urządzenia oddzieleń działają w wymaganej sekwencji.

Czy instalacje przeciwpożarowe wymagają późniejszej aktualizacji?

Tak. Zmiana aranżacji, funkcji lokalu, sposobu składowania, systemu wentylacji lub układu dróg ewakuacyjnych może wymagać aktualizacji projektu, scenariusza i konfiguracji urządzeń. Równie ważne są regularne przeglądy, testy i dokumentowanie usterek.
